10KV架空线路直击雷固定间隙保护装置SAd10z

    自1995年以来，西美雷就始终致力于提高中高压供电系统运行稳定性，以其独一无二的解决方案，直接为用户的架空线路提供直击雷或感应雷过电压保护。作为一家研发型公司，西美雷有1/4员工从事研发工作，在俄罗斯圣彼得堡，莫斯科和瑞士库尔设有三个研发中心以专注研发和制造输变电线路与设备的防雷解决方案。

10kV架空线路直击雷保护装置SAd10z

• 适用于10kV架空线路保护线路免受直击雷或感应雷过电压造成的跳闸、断线等危害
• 无需特殊接地
• 无氧化锌材质，免维护
• 外空气间隙安装前已固定，各部件已预组装
• 20年使用寿命
• 防直击雷时需要三相安装

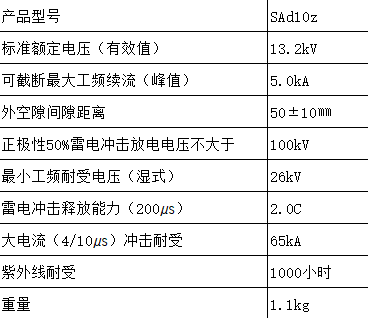

性能参数

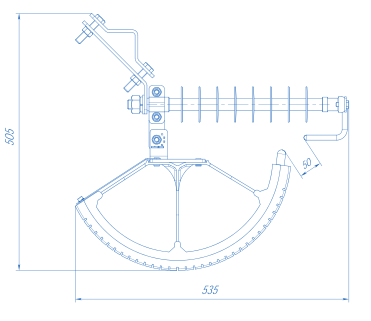

规格尺寸

安装方式

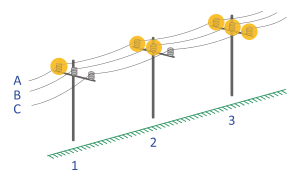

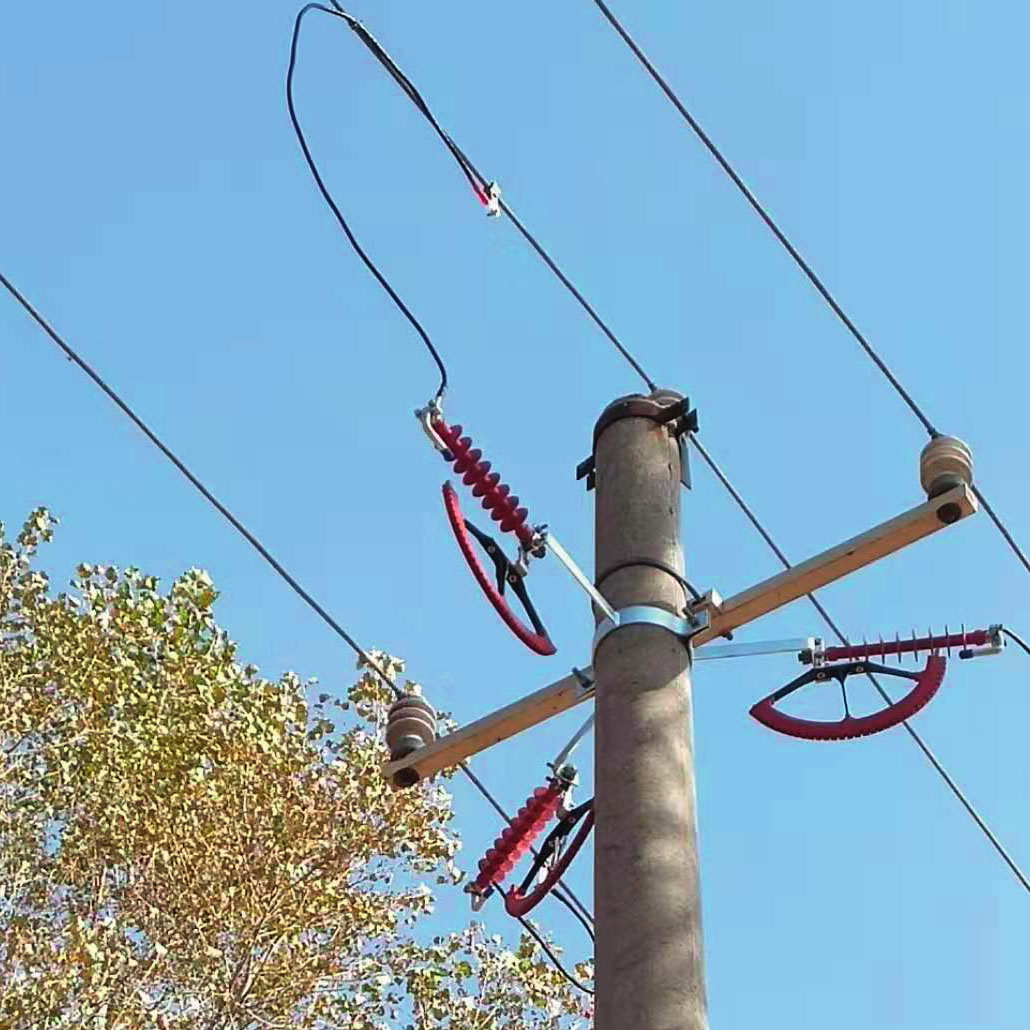

SAd10z系列产品的安装，一般需要在每个杆塔安装三相。这样可以更好保护线

路免遭直击雷电压的危害。在落雷密度相对较小的线路，该产品也可以每基杆

塔安装一相或两相。

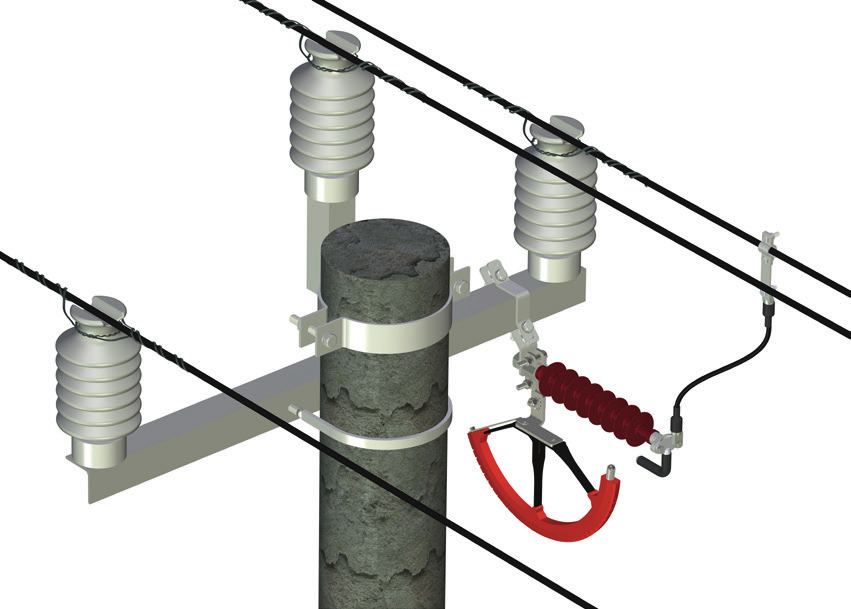

安装方案（固定间隙）

• 外部空气间隙在工厂提前固定，无需现场调整空气间隙距离；
• 避免运行过程中由于大风等外力导致间隙发生化；
• 安装更加简单方便，适用于各种类型杆塔；
• 产品本体安装在横担上，线夹安装在导线上；
• 当安装在绝缘线路上时，需安装穿刺线夹或开剥绝缘皮安装非穿刺线夹；

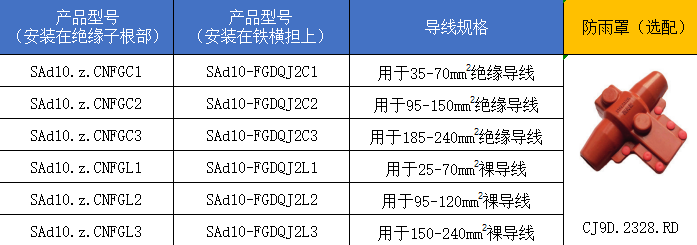

订货编号

注：防雷罩CJ90.2328.RD,当防雷装置产品在绝缘导线上安装时，如果不用穿刺线夹，可以将导线绝缘层开剥后采用普通非穿刺线夹，

这种情况下建议选配防雨罩套在线夹上，避免绝缘外皮开剥除进水腐蚀导线。

安装注意事项

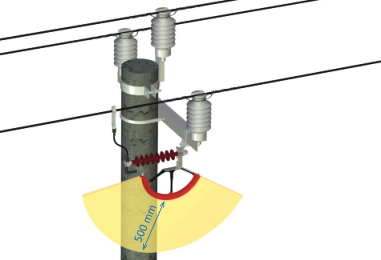

安装多腔吹弧防雷装置时的限制条件：

1、′多腔吹弧‵系统边缘应该与架空线的任何导电或接地部分（例如:横担、拉线或绝缘子）保持一定安全距离；

2、′多腔吹弧‵系统边缘应该与任何其他多腔吹弧防雷装置保持一定安全距离。

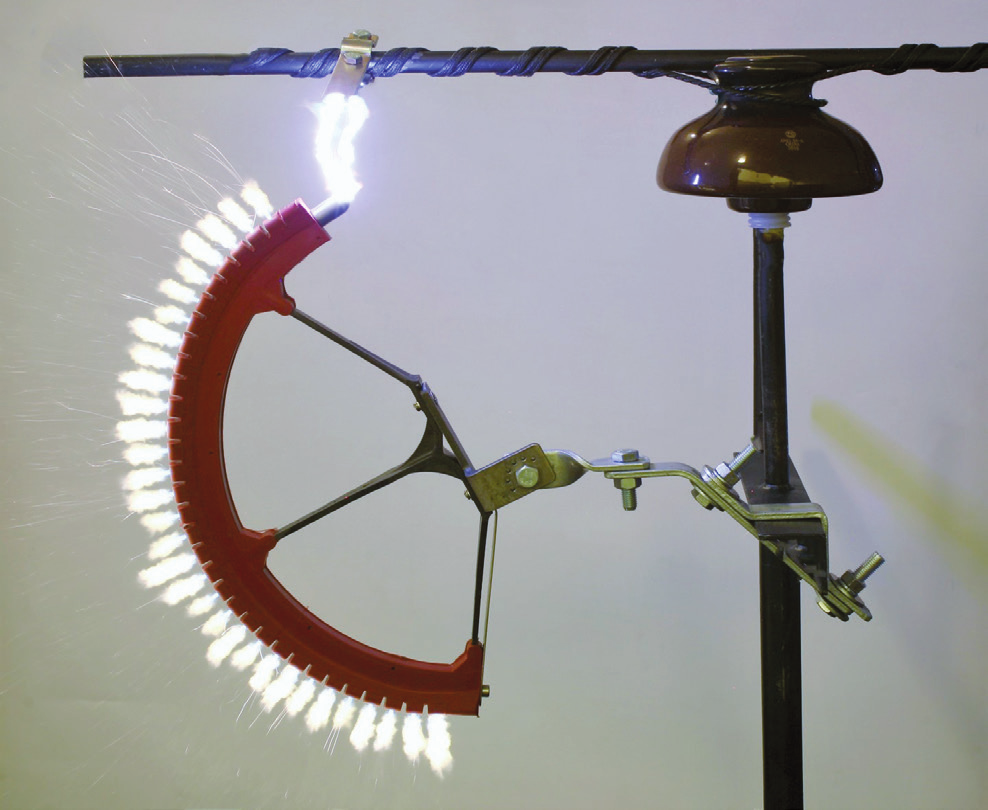

这些限制条件是基于：当LLPD运行时，从多腔吹弧防雷装置的腔室中喷出等离子流。当等离子流撞击导电或接地部件时，可能会形成

导电通道，后续电流开始流过该导电通道，从而造成相地或相间短路。

3、′多腔吹弧‵系统的喷嘴必须朝下，以免堆积过多的污垢与水分
