一.项目背景

自2008年我国实施“智能化电网”建设以来，一次设备、保护设备、信息管理系统等方面都取得了长足进步。但是对于变电站辅助监控系统的定位、规划、管理、综合应用、信息共享等方面，已无法完全满足智能化电网的建设需求，特别是无法满足“无人值班变电站”的实际需求。

随着无人值班的深化及调控一体化的推进，亟需一套为电力生产调度定制，能够为生产调度服务的监控系统。

由山西浩然机电设备工程有限公司自主研发的变电站运行可视化多维综合管理平台利用现代化视频智能分析、趋势分析手段，解决无人值班变电站关于操作刀闸分合状态、控制柜显示状态、仪表读数、油温油位的远程智能确认等问题，确保进行远方操作电气设备的安全，缩短无人值班变电站紧急情况下的响应时间，为实现真正意义上的无人值班变电站远方操作打下坚实的基础。

变电站运行可视化多维综合管理平台按照变电站、变电站实际的物理区域、每个区域的实际设备布置进行结构设计，实现系统应用与实际生产调度运营的紧密结合。

二.建设目标

建设目标：结合二矿桑掌35kV降压站视频监控系统等辅助系统建设现状，在尽可能利用现有设备的前提下，将辅助系统改造建设成切合电力生产实际应用的，能够保障电网生产安全运营的重要管理平台。

（1）建设统一的综合管理平台

辅助系统包括：视频、安防、消防、工业环境、门禁等各类子系统。

变电站运行可视化多维综合管理平台可以对变电站安装的各类子系统进行综合管理和配置，可以设置各子系统之间的报警联动关系，同时将各个子系统的遥信（报警信号、状态信号等）、遥测、遥视、遥控等实时信息上传监控中心，是变电站各类辅助系统的综合管理平台。

（2）全面取代人工到站巡视

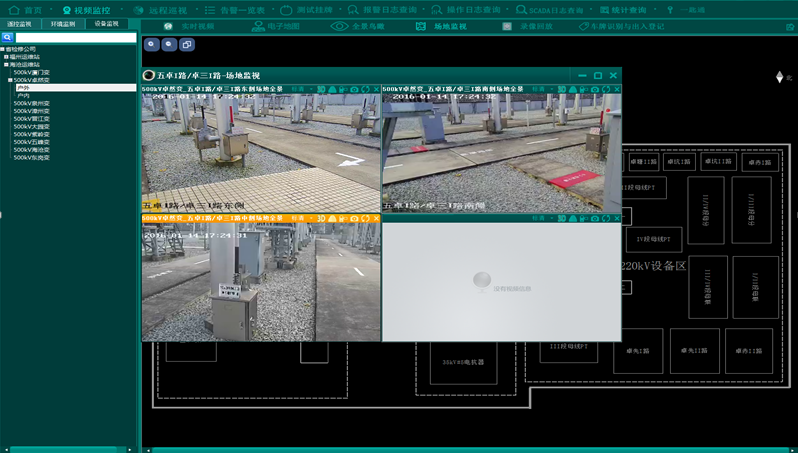

变电站运行可视化多维综合管理平台采用最新技术成果，确保巡检人员在现场能看到的、听到的、闻到的、测到的所有信息，都能在监控中心（运维站）实时监控、记录，实现真正的变电站无人值守。

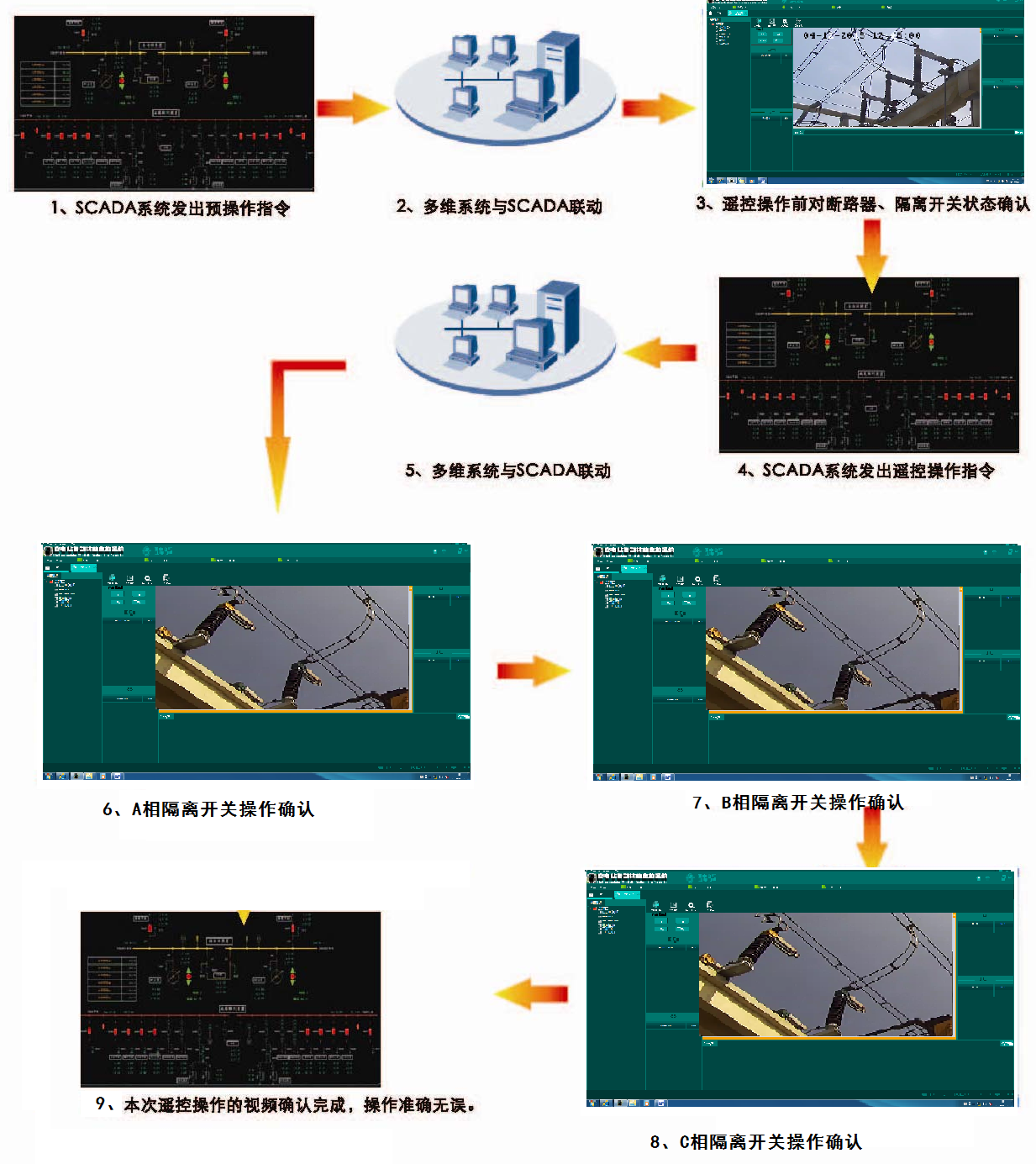

（3）为调度中心的遥控操作的提供实时视频验证

当SCADA系统对设备发出遥控指令后，系统自动显示该设备的所有图像信息、分合状态信息、自身温度信息、仪表读数以及该设备所在区域的工业环境信息等，调度人员可以对该设备的操作过程及实时状态进行全面分析和判断，保证遥控操作的可靠性。
